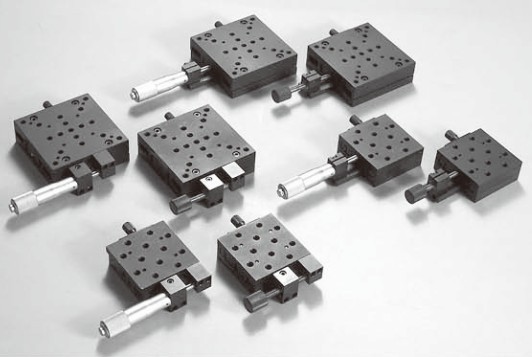

HG30TM 系列精密平移台
发布时间:2012-05-30 03:31:14 人气:1149 来源:本站
主要特征:
● V 形导轨+交叉滚柱;
● 高精度、承载大;
● 细牙螺杆或微分头调整;
● 侧面或中心驱动;
● 侧面锁紧;
● 底面、台面的标准孔位,便于安装和组合。
技术指标:

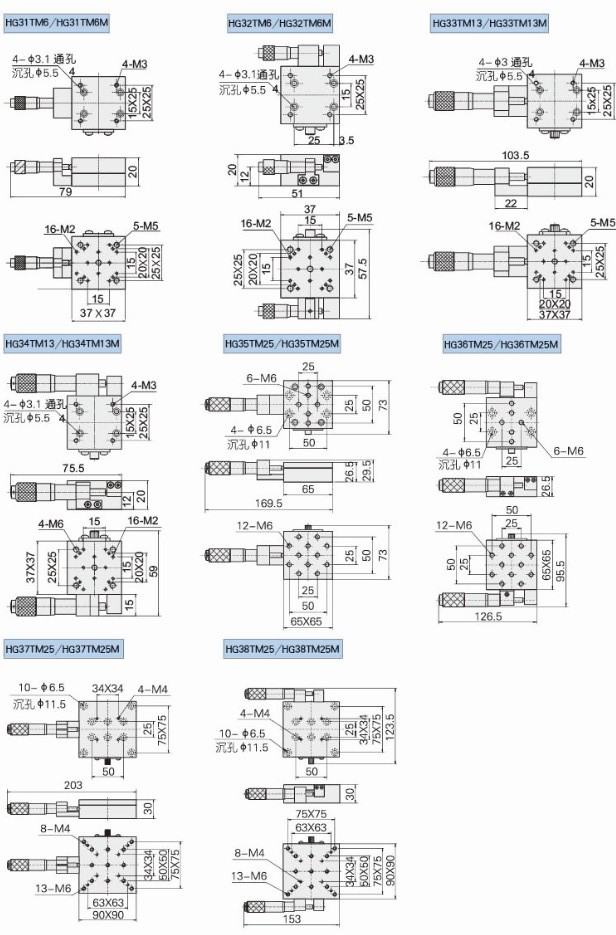

型号 | HG31TM6/HG31TM6M | HG32TM6/HG32TM6M | HG33TM13/HG33TM13M | HG34TM13/HG34TM13M |
台面尺寸(mm) | 37x37 | 37x37 | 37x37 | 37x37 |
行程(mm) | 6 | 6 | 13 | 13 |
驱动方式 | 细牙螺杆/微分头 | 细牙螺杆/微分头 | 细牙螺杆/微分头 | 细牙螺杆/微分头 |
精度(mm) | 0.003 | 0.003 | 0.003 | 0.003 |
分辨率(mm) | 0.002 | 0.002 | 0.002 | 0.002 |
最小刻度(mm) | -/0.01 | -/0.01 | -/0.01 | -/0.01 |
驱动位置 | 中心 | 侧面 | 中心 | 侧面 |
负载(kg) | 5 | 5 | 5 | 5 |
自重(kg) | 0.5 | 0.5 | 0.7 | 0.7 |
技术指标:
型号 | HG35TM25/HG35TM25M | HG36TM25/HG36TM25M | HG37TM25/HG37TM25M | HG38TM25/HG38TM25M |
台面尺寸(mm) | 65x65 | 65x65 | 90x90 | 90x90 |
行程(mm) | 25 | 25 | 25 | 25 |
驱动方式 | 细牙螺杆/微分头 | 细牙螺杆/微分头 | 细牙螺杆/微分头 | 细牙螺杆/微分头 |
精度(mm) | 0.003 | 0.003 | 0.003 | 0.003 |
分辨率(mm) | 0.002 | 0.002 | 0.002 | 0.002 |
最小刻度(mm) | -/0.01 | -/0.01 | -/0.01 | -/0.01 |
驱动位置 | 中心 | 侧面 | 中心 | 侧面 |
负载(kg) | 12 | 12 | 15 | 15 |
自重(kg) | 0.7 | 0.7 | 0.9 | 0.9 |
