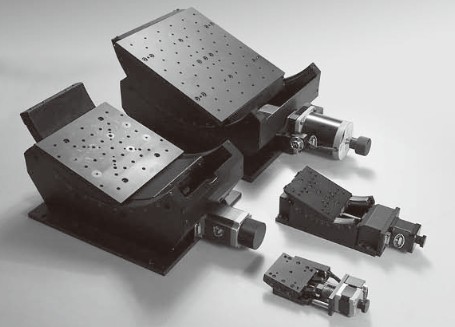

HG10GA 系列精密电控倾斜台
发布时间：2013-07-17 06:44:04 人气：1685 来源：本站
主要特征：
● 弧形滚珠导轨，传动平滑、可靠；
● 精加工蜗轮蜗杆传动，驱动力大；
● 台面绕同一水平轴线作俯仰调节，最大倾斜角：±45°；
● 多组成对设计，叠加放置后，可绕一点两维交叉旋转；
● 可选装编码器，实现半闭环控制。
主要技术指标：

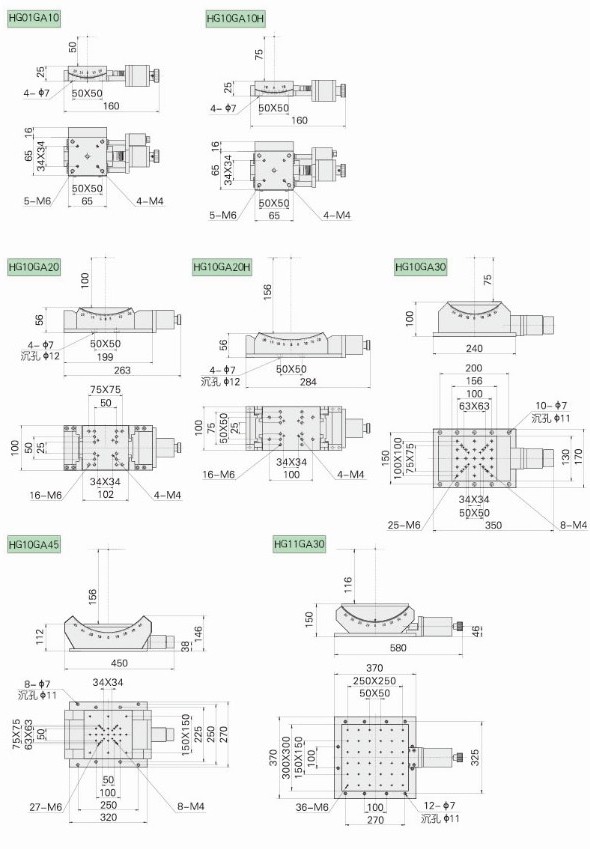

| 型号 | HG10GA10 | HG10GA10H | HG10GA20 | HG10GA20H | HG10GA30 | HG10GA45 | HG11GA30 |
| 台面尺寸（mm） | 65x65 | 65x65 | 100x100 | 100x132 | 130x130 | 200x200 | 300x300 |
| 台面倾斜角 | ±10° | ±10° | ±20° | ±20° | ±30° | ±45° | ±30° |
| 分辨率 | 0.0001° | 0.0008° | 0.00005° | 0.00004° | 0.0001° | 0.00006° | 0.00005° |
| 重复定位精度 | 0.008° | 0.008° | 0.005° | 0.005° | 0.002° | 0.002° | 0.001° |
| 传动比 | 248 | 348 | 494 | 718 | 270 | 444 | 525 |
| 步进电机（1.8°） | 42步进电机 | 56步进电机 | 86步进电机 | ||||
| 负载（kg） | 5 | 5 | 10 | 10 | 15 | 20 | 30 |
| 自重（kg） | 0.65 | 0.65 | 2.5 | 2.5 | 10.3 | 17 | 36 |
| 备注 | 应用真空环境中，需单独订货 | ||||||
