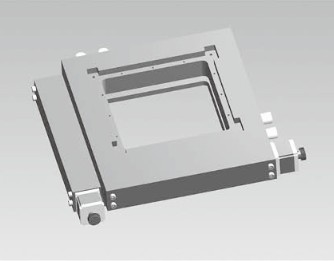

HG10WA 系列整体式二维电控平移台
发布时间：2012-05-23 08:38:33 人气：1001 来源：本站
主要特征：
● 精密滚珠螺杆传动，交叉滚柱导轨；
● 二维整体式设计，结构紧凑，正交精度高；
● 台面中空设计，适于装卡载物玻璃；
● 标配计算机通讯接口；
● 光电开关定零位，两端设限位开关。
主要技术指标：
| 型号 | HG10WA50*50 | HG10WA100*100 | |
| 行程（mm） | X轴 | 50 | 100 |
| Y轴 | 50 | 100 | |
| 最大通光尺寸（mm） | 60x60 | 138x138 | |
| 台面尺寸AxB（mm） | 155x155 | 300x300 | |
| 台面通孔CxD (mm) | 90x90 | 188x188 | |
| 主体高度H（mm） | 35 | 80 | |
| 安装孔XxY(mm) | 125x50 | 200x150 | |
| 最大外形尺寸ExF（mm） | 254x254 | 375x410 | |
| 螺杆导程（mm） | 1 | 4（1） | |
| 分辨率（mm） | 0.000078 |
0.0032 （0.000078） | |
| 重复定位精度（mm） | ＜0.003 |
＜0.005 （＜0.003） | |
| 步进电机（1.8） | 28步进电机 | 42步进电机 | |
| 中心负载（kg） | 5 | 20 | |
