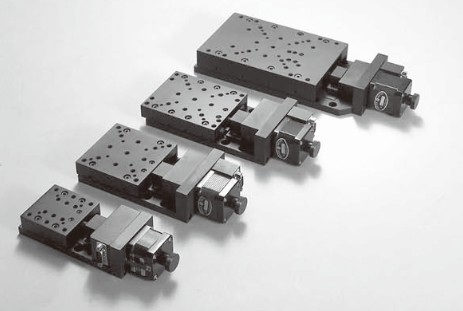

HG20TA 系列超薄型电控平移台(V 形导轨 +交叉滚柱)
发布时间:2012-05-24 08:02:04 人气:1043 来源:本站
主要特征:
● 精研丝杆传动,交叉滚柱导轨;
● 结构紧凑,外型小巧,分辨率高;
● 标配计算机通讯接口;
● 光电开关定零位,两端设限位开关;
● 更换运动部件和电机,核心零件经特殊处理后,可应用于真空环境中。
主要技术指标:

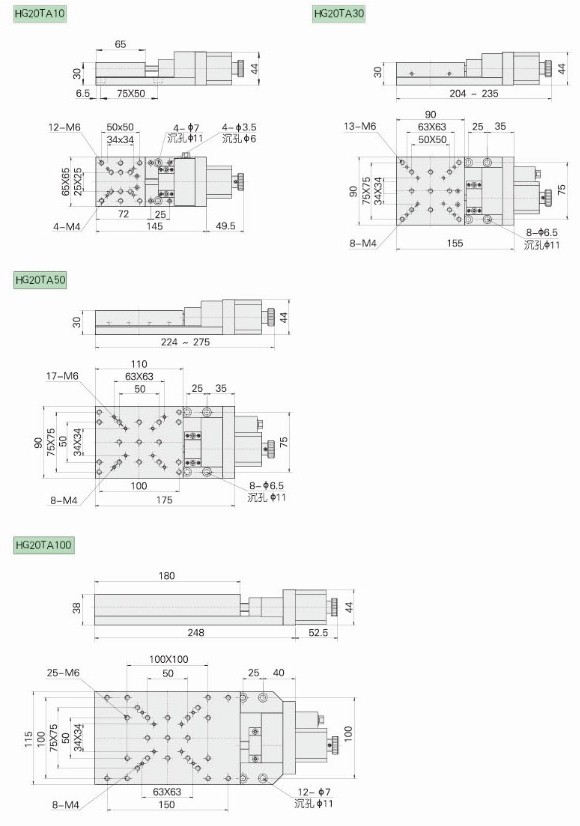

型号 | HG20TA10 | HG20TA30 | HG20TA50 | HG20TA100 |
行程(mm) | 10 | 30 | 50 | 100 |
台面尺寸(mm) | 65x65 | 90x90 | 90x110 | 115x180 |
导轨 | V形导轨+交叉滚柱 | |||
丝杆导程(mm) | 1 | |||
分辨率(mm) | 0.000078 | |||
最大速度(mm/s) | 10 | |||
重复定位精度(mm) | <0.003 | |||
轴向间隙(mm) | <0.005 | |||
步进电机(1.8) | 42步进电机 | |||
最大静转矩(Ncm) | 40 | |||
中心负载(kg) | 10 | 12 | ||
自重(kg) | 0.8 | 1.3 | 1.5 | 2.8 |
备注 | 应用真空环境中,需单独订货 |
